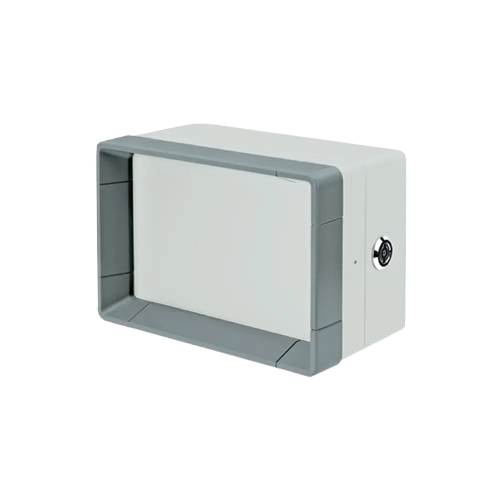

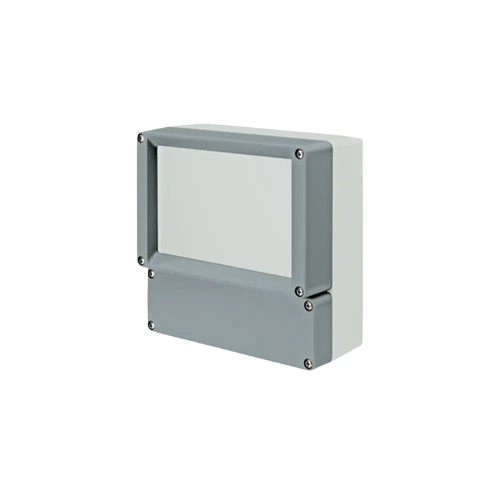

aluFACE-sortimentet finns i sex olika versioner med aluminiumsektioner och formgjutna eller extruderade ramlock. Skåpen levereras med en anodiserad aluminium frontpanel som är infälld för att skydda kontroller och knappsatser.

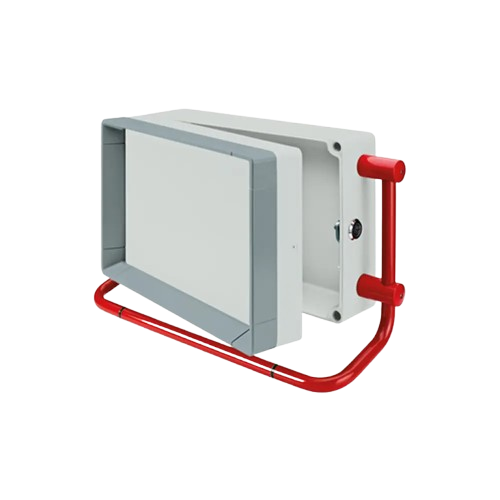

Interna gängade skruvsystem finns för fixering av kretskort, stödskenor, monteringsplattor etc. De större kapslingarna i sortimentet monteras med fördel på våra bärarmssystem som profiPLUS 50.
Vi kan leverera aluFACE-kapslingar bearbetade efter önskemål och krav.
6 varianter – 66 storlekar, L x W x H
Från 120 x 120 x 80mm till 640 x 320 x 135mm
KSE: Hög ram, tvådelad packning, med lås och gångjärn, IP65
KCE: Hög ram, tvådelad packning, med lås och gångjärn, IP65
KE: Låg ram, låg botten, en del aluminium ram, frontplåt utan synliga skruvar, aluminium frontplåt, enkel montering, IP66
KTE: Säker anslutning i separata utrymmen (öppnas oberoende av varandra), båda kamrarna kan separeras, olika lockvarianter, kapslingsklass IP 66
KVE: Låg ram, tvådelad packning, ingångsmodell skruvmodell, IP IP 65
KVF: Låg ram, låg botten, tvådelad packning, ingångsmodell skruvmodell, IP IP 65
Se produktblad
KSE
| Typ |
art.nr |
L (mm) |
W (mm) |
H (mm) |
D (mm) |
E (mm) |
Vikt (g) |
Drawing |
| KSE 160 |
115.160.000 |
160 |
160 |
133.5 |
142 |
142 |
2360 |
Drawing |
| KSE 162 |
115.162.000 |
240 |
160 |
133.5 |
222 |
142 |
2960 |
Drawing |
| KSE 164 |
115.164.000 |
320 |
160 |
133.5 |
302 |
142 |
3530 |
Drawing |
| KSE 166 |
115.166.000 |
480 |
160 |
133.5 |
462 |
142 |
5090 |
Drawing |
| KSE 200 |
115.200.000 |
200 |
200 |
153.3 |
180 |
180 |
3460 |
Drawing |
| KSE 202 |
115.202.000 |
300 |
200 |
153.3 |
280 |
180 |
4320 |
Drawing |
| KSE 204 |
115.204.000 |
400 |
200 |
153.3 |
380 |
180 |
5860 |
Drawing |
| KSE 240 |
115.240.000 |
240 |
240 |
153.3 |
220 |
220 |
4450 |
Drawing |
| KSE 242 |
115.242.000 |
360 |
240 |
153.3 |
340 |
220 |
5160 |
Drawing |
| KSE 244 |
115.244.000 |
480 |
240 |
153.3 |
460 |
220 |
7350 |
Drawing |
| KSE 320 |
115.320.000 |
320 |
320 |
153.3 |
300 |
300 |
6100 |
Drawing |
| KSE 322 |
115.322.000 |
480 |
320 |
153.3 |
460 |
300 |
7950 |
Drawing |
| KSE 324 |
115.324.000 |
640 |
320 |
153.3 |
620 |
300 |
10180 |
Drawing |
KCE
| Type |
art.nr |
L (mm) |
W (mm) |
H (mm) |
D (mm) |
E (mm) |
Vikt (g) |
Download |
| KCE 120 |
119.120.000 |
120 |
120 |
114 |
102 |
102 |
1590 |
Download |
| KCE 122 |
119.122.000 |
180 |
120 |
114 |
162 |
102 |
1820 |
Download |
| KCE 124 |
119.124.000 |
240 |
120 |
114 |
222 |
102 |
2170 |
Download |
| KCE 160 |
119.160.000 |
160 |
160 |
114 |
142 |
142 |
2060 |
Download |
| KCE 162 |
119.162.000 |
240 |
160 |
114 |
222 |
142 |
2650 |
Download |
| KCE 164 |
119.164.000 |
320 |
160 |
114 |
302 |
142 |
3190 |
Download |
| KCE 166 |
119.166.000 |
480 |
160 |
114 |
462 |
142 |
4710 |
Download |
| KCE 200 |
119.200.000 |
200 |
200 |
135 |
180 |
180 |
3150 |
Download |
| KCE 202 |
119.202.000 |
300 |
200 |
135 |
280 |
180 |
3680 |
Download |
| KCE 204 |
119.204.000 |
400 |
200 |
135 |
380 |
180 |
5480 |
Download |
| KCE 240 |
119.240.000 |
240 |
240 |
135 |
220 |
220 |
4110 |
Download |
| KCE 242 |
119.242.000 |
360 |
240 |
135 |
340 |
220 |
4800 |
Download |
| KCE 244 |
119.244.000 |
480 |
240 |
135 |
460 |
220 |
6950 |
Download |
| KCE 320 |
119.320.000 |
320 |
320 |
135 |
380 |
300 |
5720 |
Download |
| KCE 322 |
119.322.000 |
480 |
320 |
135 |
460 |
300 |
7530 |
Download |
| KCE 324 |
119.324.000 |
640 |
320 |
135 |
620 |
300 |
9720 |
Download |
KE
| Type |
art.nr |
L (mm) |
W (mm) |
H (mm) |
D (mm) |
E (mm) |
Vikt (g) |
Drawing |
| KE 160 |
126.160.000 |
160 |
160 |
117 |
142 |
142 |
1330 |
Drawing |
| KE 162 |
126.162.000 |
240 |
160 |
117 |
222 |
142 |
1920 |
Drawing |
KTE
| Type |
art.nr |
L (mm) |
W (mm) |
H (mm) |
D (mm) |
E (mm) |
Vikt (g) |
Drawing |
| KTE 160 |
127.160.000 |
160 |
240 |
120 |
142 |
142 |
2150 |
Drawing |
| KTE 162 |
127.162.000 |
240 |
240 |
120 |
222 |
142 |
3080 |
Drawing |
KVE
| Type |
art.nr |
L (mm) |
W (mm) |
H (mm) |
D (mm) |
E (mm) |
Vikt (g) |
Download |
| KVE 120 |
125.120.000 |
120 |
120 |
114 |
102 |
102 |
1390 |
Download |
| KVE 122 |
125.122.000 |
180 |
120 |
114 |
162 |
102 |
1610 |
Download |
| KVE 124 |
125.124.000 |
240 |
120 |
114 |
222 |
102 |
1970 |
Download |
| KVE 160 |
125.160.000 |
160 |
160 |
114 |
142 |
142 |
1860 |
Download |
| KVE 162 |
125.162.000 |
240 |
160 |
114 |
222 |
142 |
2440 |
Download |
| KVE 164 |
125.164.000 |
320 |
160 |
114 |
302 |
142 |
2990 |
Download |
| KVE 166 |
125.166.000 |
480 |
160 |
114 |
462 |
142 |
4500 |
Download |
| KVE 200 |
125.200.000 |
200 |
200 |
135 |
180 |
180 |
2950 |
Download |
| KVE 202 |
125.202.000 |
300 |
200 |
135 |
280 |
180 |
3470 |
Download |
| KVE 204 |
125.204.000 |
400 |
200 |
135 |
380 |
180 |
5270 |
Download |
| KVE 240 |
125.240.000 |
240 |
240 |
135 |
220 |
220 |
3900 |
Download |
| KVE 242 |
125.242.000 |
360 |
240 |
135 |
340 |
220 |
4600 |
Download |
| KVE 244 |
125.244.000 |
480 |
240 |
135 |
460 |
220 |
6740 |
Download |
| KVE 320 |
125.320.000 |
320 |
320 |
135 |
300 |
300 |
5510 |
Download |
| KVE 322 |
125.322.000 |
480 |
320 |
135 |
460 |
300 |
7320 |
Download |
| KVE 324 |
125.324.000 |
640 |
320 |
135 |
620 |
300 |
9510 |
Download |
KVF
| Type |
art.nr |
L (mm) |
W (mm) |
H (mm) |
D (mm) |
E (mm) |
Vikt (g) |
Download |
| KVF 120 |
123.120.000 |
120 |
120 |
80 |
102 |
102 |
1200 |
Download |
| KVF 122 |
123.122.000 |
180 |
120 |
80 |
162 |
102 |
1400 |
Download |
| KVF 124 |
123.124.000 |
240 |
120 |
80 |
222 |
102 |
1690 |
Download |
| KVF 160 |
123.160.000 |
160 |
160 |
80 |
142 |
142 |
1740 |
Download |
| KVF 162 |
123.162.000 |
240 |
160 |
80 |
222 |
142 |
2230 |
Download |
| KVF 164 |
123.164.000 |
320 |
160 |
80 |
302 |
142 |
2700 |
Download |
| KVF 166 |
123.166.000 |
480 |
160 |
80 |
462 |
142 |
3990 |
Download |
| KVF 200 |
123.200.000 |
200 |
200 |
95 |
180 |
180 |
1240 |
Download |
| KVF 202 |
123.202.000 |
300 |
200 |
95 |
280 |
180 |
3350 |
Download |
| KVF 204 |
123.204.000 |
400 |
200 |
95 |
380 |
180 |
4620 |
Download |
| KVF 240 |
123.240.000 |
240 |
240 |
95 |
220 |
220 |
3460 |
Download |
| KVF 242 |
123.242.000 |
360 |
240 |
95 |
340 |
220 |
4950 |
Download |
| KVF 244 |
123.244.000 |
480 |
240 |
95 |
460 |
220 |
5850 |
Download |
| KVF 320 |
123.320.000 |
320 |
320 |
95 |
300 |
300 |
4820 |
Download |
| KVF 322 |
123.322.000 |
480 |
320 |
95 |
460 |
300 |
6340 |
Download |
| KVF 324 |
123.324.000 |
640 |
320 |
95 |
620 |
300 |
8170 |
Download |
